Системы оперативного постоянного тока
Системы оперативного постоянного тока (СОПТ) предназначены для автономного и бесперебойного питания постоянным током критически важных потребителей объекта энергетики или промышленности во всех режимах эксплуатации, в том числе при полной потере переменного напряжения в питающей сети. К таким потребителям относятся устройства релейной защиты и автоматики, цепи управления коммутационной аппаратурой, системы телемеханики и диспетчерского управления, аварийное и эвакуационное освещение, а также сигнализация о состоянии основного оборудования.
Область применения
|
Электроэнергетика |
Горнодобывающая и металлургическая промышленность |
|
Подстанции 6–750 кВ, ТЭС, ГЭС, АЭС, ТЭЦ, ветровые и солнечные электростанции |
Шахты, карьеры, ГОКи, обогатительные фабрики, металлургические комбинаты |
|
Нефтегазовая и химическая промышленность |
Машиностроение |
| НПЗ, нефтехимические комплексы, компрессорные и газораспределительные станции, химические предприятия и производства удобрений | Машиностроение, судостроение, автомобильные, авиастроительные и другие крупные производственные комплексы |
|
Целлюлозно-бумажная, пищевая и перерабатывающая промышленность |
Транспорт, ЖКХ и специальные объекты |
|
ЦБК, бумажные и картонные производства, агропромышленные комплексы, пищевые и перерабатывающие предприятия |
Тяговые подстанции железных дорог, метрополитена и городского электротранспорта, аэропорты, порты, водоканалы, оборонные и атомные объекты. |
Состав СОПТ
Структура СОПТ включает следующие основные элементы:
Аккумуляторная батарея (АБ): Главный автономный источник энергии (свинцово-кислотный или щелочной), работающий в режиме постоянного подзаряда и принимающий на себя 100% нагрузки при аварийном исчезновении внешней сети.
- Шкафы управления оперативным током (ШУОТ, ШОТ)

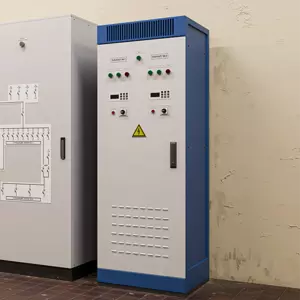

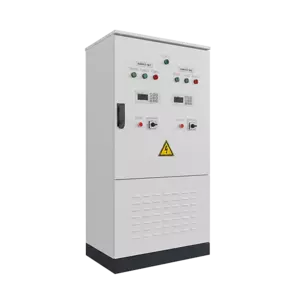

- Зарядно-подзарядные устройства (ЗПУ / агрегаты типа ВАЗП): Статические преобразователи, которые питают потребителей в нормальном режиме и одновременно поддерживают АБ в полностью заряженном состоянии.

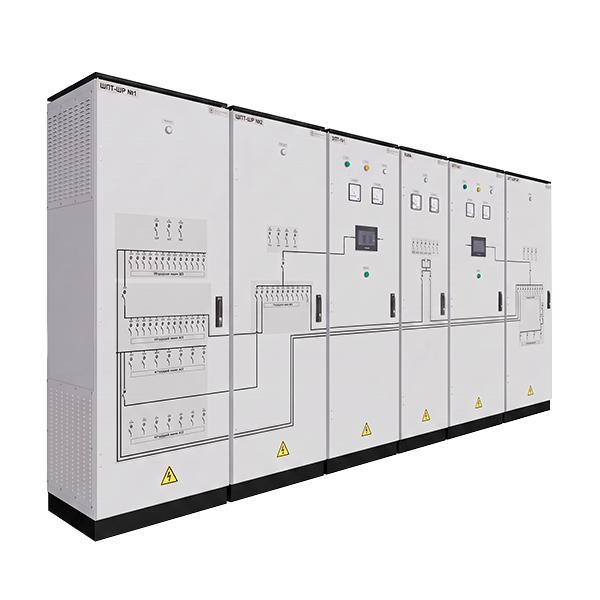

- Щит постоянного тока (ЩПТ): Низковольтное комплектное устройство (шкафы), осуществляющее коммутацию, секционирование и распределение постоянного тока по конечным потребителям через защитные автоматы или предохранители.
- Устройства мониторинга и автоматики:
- Система контроля изоляции (постоянно ищет утечки тока и замыкания «на землю» в разветвленной сети постоянного тока).
- Система поэлементного контроля АБ (измеряет напряжение и температуру каждой банки аккумулятора).
- Вспомогательные шкафы (опция): Шкафы распределения оперативного тока (ШРОТ) и шкафы общего назначения (ШОН) для удаленных или локальных групп потребителей.
