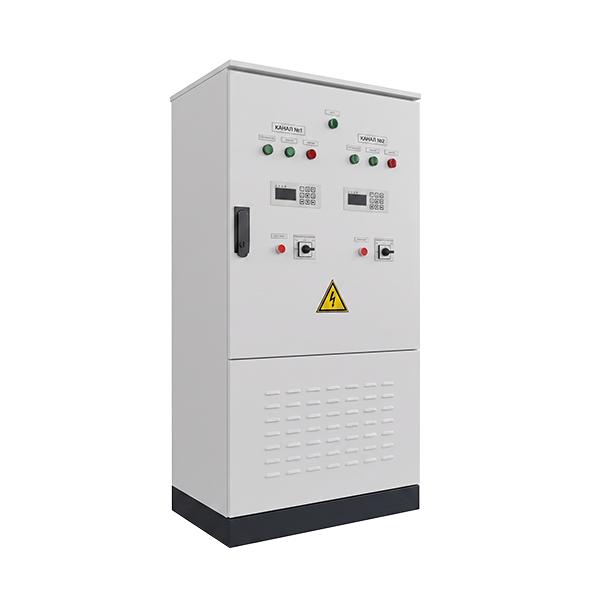

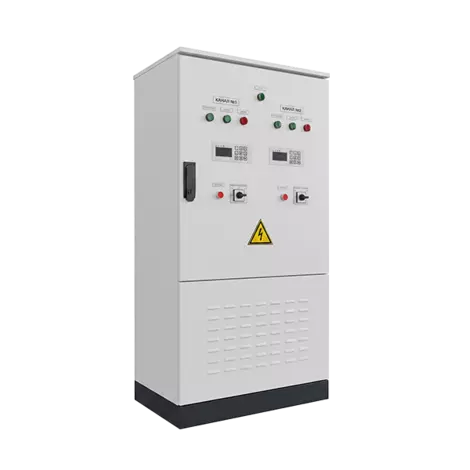

Зарядно-подзарядные выпрямительные агрегаты ВАЗП

Область применения:

Промышленность:

• Электростанции, подстанции, нефтегазовые объекты.
• Металлургические и горнодобывающие предприятия.

Транспорт:

• Железные дороги, метрополитены, троллейбусные сети.

Телекоммуникации:

• Базовые станции сотовой связи, центры обработки данных (ЦОД).

Инфраструктура:

• Больницы, аэропорты, военные объекты.

Назначение

Выпрямительные агрегаты ВАЗП представляют собой специализированные электротехнические устройства, предназначенные для преобразования переменного тока в постоянный с целью заряда и подзаряда аккумуляторных батарей (АКБ) и выполняют комплекс задач по обеспечению надежности систем оперативного постоянного тока (СОПТ):

• Заряд всех типов стационарных аккумуляторных батарей.
• Непрерывный подзаряд и параллельная работа: совместная работа с АКБ на общую нагрузку (питание цепей релейной защиты, автоматики, сигнализации и телемеханики).
• Формовка и восстановление элементов: проведение формовки отдельных аккумуляторов для выравнивания их характеристик.
• Автоматизированный заряд по методу IU: реализация оптимальных алгоритмов заряда с жестким ограничением максимального тока и напряжения.
• Энергоэффективный разряд батарей: контрольный разряд АБ с передачей (инвертированием) электроэнергии в сеть переменного тока.

Основные преимущества

• Микропроцессорная система управления.
• Широкий модельный ряд типовых исполнений и адаптация под требования заказчика.
• Интеллектуальная двухканальная архитектура: Возможность независимой работы двух каналов, что позволяет одновременно осуществлять подзаряд основной батареи и формовку/обслуживание отдельных элементов.
• Энергосберегающий контроль емкости: Наличие режима рекуперации энергии в сеть переменного тока при разряде АБ.
• Панель оператора: монохромный OLED-дисплей или панельный ПК с сенсорным дисплеем.
• Осциллографирование и журнал событий.
• Интеграция в АСУ ТП.

Структура условного обозначения

ВАЗП-XXX/XXX-XXX/XXX-IPXX УХЛ4
-    ВАЗП — Выпрямительный агрегат зарядно-подзарядный
-    XXX/XXX — Номинальное выходное напряжение первого / второго* канала, В
-    XXX/XXX — Номинальный выходной ток первого / второго* канала (в режиме инвертирования — входной ток), А
-    IPXX — Степень защиты оболочки шкафа по ГОСТ 14254 (например, IP22).
-    УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150.

____________

* Второй канал служит изолированным сервисным источником питания, который позволяет проводить индивидуальную формовку отдельных аккумуляторов, подзаряд дополнительных элементов или контрольный разряд АКБ без вывода батареи из эксплуатации и без нарушения бесперебойного питания подстанции первым каналом.

Конструктивные особенности

Выпрямительные агрегаты выполнены в металлических шкафах с полимерным покрытием одностороннего или двустороннего обслуживания. Степень защиты: IP20-IP54.
Ввод внешних силовых кабелей питания и нагрузки, а также контрольных кабелей выполняется снизу или сверху.
Охлаждение шкафа: воздушное естественное или воздушное принудительное с термоконтроллером.
Наличие механических замков двери, блокировок, заземления корпуса и концевого выключателя открывания двери обеспечивает безопасность эксплуатации.

Состав ВАЗП:

1. Микропроцессорный контроллер управления собственной разработки.
2. Тиристорные или IGBT-модули основного выпрямителя и второго канала (при наличии).
3. Сглаживающие фильтры: выходной силовой дроссель и блок конденсаторов для подавления пульсаций.
4. Панель оператора: монохромный OLED-дисплей или цветной сенсорный дисплей (опция).
5. Коммутационные и защитные аппараты: вводной автоматический выключатель с независимым расцепителем, RC-цепи для защиты тиристоров от перенапряжений.
6. Система измерения: трансформаторы тока, токоизмерительные шунты.
7. Элементы двери шкафа: ключи выбора режимов заряда/разряда, кнопки сброса защит со встроенным индикатором «АВАРИЯ», дублирующие стрелочные вольтметры и амперметры.

Основные функции:

Выпрямительные агрегаты ВАЗП обеспечивают следующие функции:

• Стабилизация выходного напряжение на установленном уровне
• Плавное повышение напряжения/тока при пуске устройства на заряд
• Плавное повышение тока в режиме разряда
• Ограничение тока нагрузки при заряде/разряде
• Ограничение минимального угла инвертирования при разряде
• Защита от аварий

Сервисные функции:

• Возможность экспорта/импорта уставок работы с ключа параметров (КП)
• Ведение журналов: чёрный ящик ошибок и журнал мощности (опция)
• Хранение журналов на карте памяти microSD (опция)
• Возможность дистанционного управления по интерфейсам RS-485 и Ethernet (опция)
• Контроль уставок и осциллографирование через интерфейс USB: просмотр осциллограммы работы, изменение уставок работы, скачивание журналов на ПК
• Управление устройством с помощью панели оператора: контроль параметров работы, изменение уставок работы, просмотр последних 50 записей журналов

Защиты

Выпрямительный агрегат обеспечивает следующие защиты:

1. Защиты питающей сети (по входу):

• Входная МТЗ — мгновенное отключение при коротких замыканиях на входе.
• Контроль качества сети — отключение при выходе сетевого напряжения или частоты за допустимые рамки.
• Защита от асимметрии — отключение при перекосе фаз по току или напряжению.
• Потеря синхронизации — блокировка импульсов управления при сбое синхронизации с сетью.

2. Защиты нагрузки и аккумуляторов (по выходу):

• Выходная МТЗ — мгновенная защита от короткого замыкания в нагрузке.
• 4-ступенчатая защита от перегрузки — гибкий контроль длительных токовых перегрузок с разными выдержками времени.
• От перенапряжения (перезаряда) — защита АКБ от «кипения» при превышении максимального напряжения.
• От переразряда — защита АКБ от критического падения напряжения.
• Защита от неудачного пуска — отключение, если при старте напряжение не поднялось до нормы за заданное время.
• От неправильной полярности — блокировка включения при переполюсовке клемм АКБ.

3. Внутренние и системные защиты агрегата:

• Контроль целостности памяти — блокировка работы при повреждении прошивки или секторов хранения уставок.
• Контроль связи — отключение при аппаратных сбоях и потере связи между внутренними модулями управления.
• От перегрева (опция) — двухступенчатый контроль температуры (включение вентиляции, затем аварийный останов при критическом нагреве).
• Открытая дверь (опция) — блокировка запуска при открытой двери силового шкафа.

После срабатывания любого защитного алгоритма микропроцессорная система жестко блокирует повторный автоматический пуск. Точная причина аварии выводится на панель оператора и дублируется красным светодиодным индикатором («АВАРИЯ»).

По требованию потребителя возможно изготовление выпрямительных агрегатов ВАЗП в соответствии с индивидуальными техническими требованиями.
